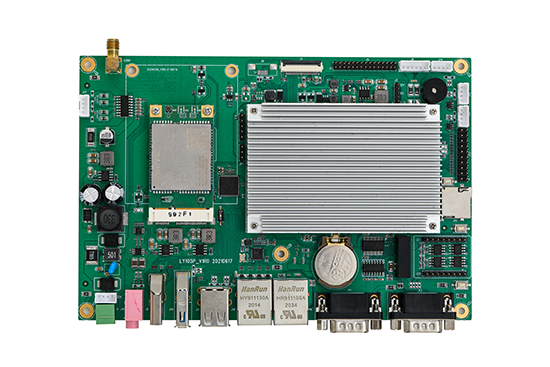

LYM_RK3568_EVM
|
功能接口 Function&Interface |
詳細描述 Detailed Description |
|
|
系統 |
CPU處理器 |
RK3568 Cortex A55 4核，最高主頻2.0GHZ |
|
操作系統 |
Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04 |
|
|
運行內存 DDR |
DDR4 2GB（4GB 可選） |
|
|
存儲 EMMC |
默認標配 8GB EMMC NAND 芯片，可擴展至最大 128GB |
|
|
GPU |
Mali-G52 1-Core-2EE |
|
|
接口 |
LVDS |
20 針行業標準單8位 LVDS 接口，最高支持 1366*768 輸出 20 pin FPC插件 LVDS接口 30 針行業標準雙路 LVDS 接口，最高支持 1080P 輸出 |
|
EDP |
20 針行業標準雙路 EDP 接口，支持 1~2通道模式，最高支持 1080P 輸出 |
|
|
HDMI 輸出 |
HDMI 2.0a 標準顯示接口，最高支持 4K 輸出 |
|
|
USB 接口 |
1 個立式插接口（USB 3.0x1），2個雙層USB A接口（4路USB 2.0 x TYPE A），1 個內置排針（USB 2.0） |
|
|
音頻接口 |
支持美標 4 段耳麥一體 3.5mm 插座（左-右-地-麥克） |
|
|
串口 |
2路標準3線RS232通訊口，1路標準5線RS2322通訊口，2路 RS485通訊口； 2 個 TTL UART口 內置； |
|
|
SPI接口 |
2路 SPI接口 |
|
|
I2C接口 |
2路 I2C接口 |
|
|
PWM信號 |
2路 PWM信號輸出 |
|
|
千兆以太網接口 |
2路10/100/1000 Mbps以太網口 |
|
|
TF |
自彈式 TF 卡插座，最高支持 128GB TF 卡 |
|
|
SIM卡 |
1路eSIM接口 |
|
|
RTC |
1路內置 |
|
|
WIFI/BT |
內置高性能 SDIO 接口 WiFi 模塊，支持 IEEE 802.11 b/g/n/ac，默認是單頻 2.4GHz，可定制為雙頻 |
|
|
GPS天線 |
1路（選配）需更換GPS功能4G模塊 |
|
|
MiniPCI-E 4G |
行業標準 MiniPCI-E 4G 模塊接口 |
|
|
背光控制 |
行業標準液晶屏背光控制接口，支持背光開關和亮度調節 |
|
|
GPIO接口 |
16路GPIO接口，3.3V電平； |
|
|
電源 |
1路 |
2.54mm 2P綠色端子 DC24V供電 |
|
電源輸入 |
最小值：12V@150mA 典型值：24V@130mA 最大值：24V@330mA |
|
|
環境 參數 |
工作溫度 |
-20~70（可以定制寬溫-40~70℃的產品） |
|
存儲溫度 |
-20~70（可以定制寬溫-40~70℃的產品） |
|
|
工作濕度 |
5-90RH% |
|
|
PCB 尺寸 |
210mm * 130mm，PCB 正面高度 15mm |
|
